欧米3路5A可控硅调光模块

工作电压 DC12V±10%；35mA
模拟输出 0~220VAC前缘相位切断调光
负载接口 4×2bit 7.62终端

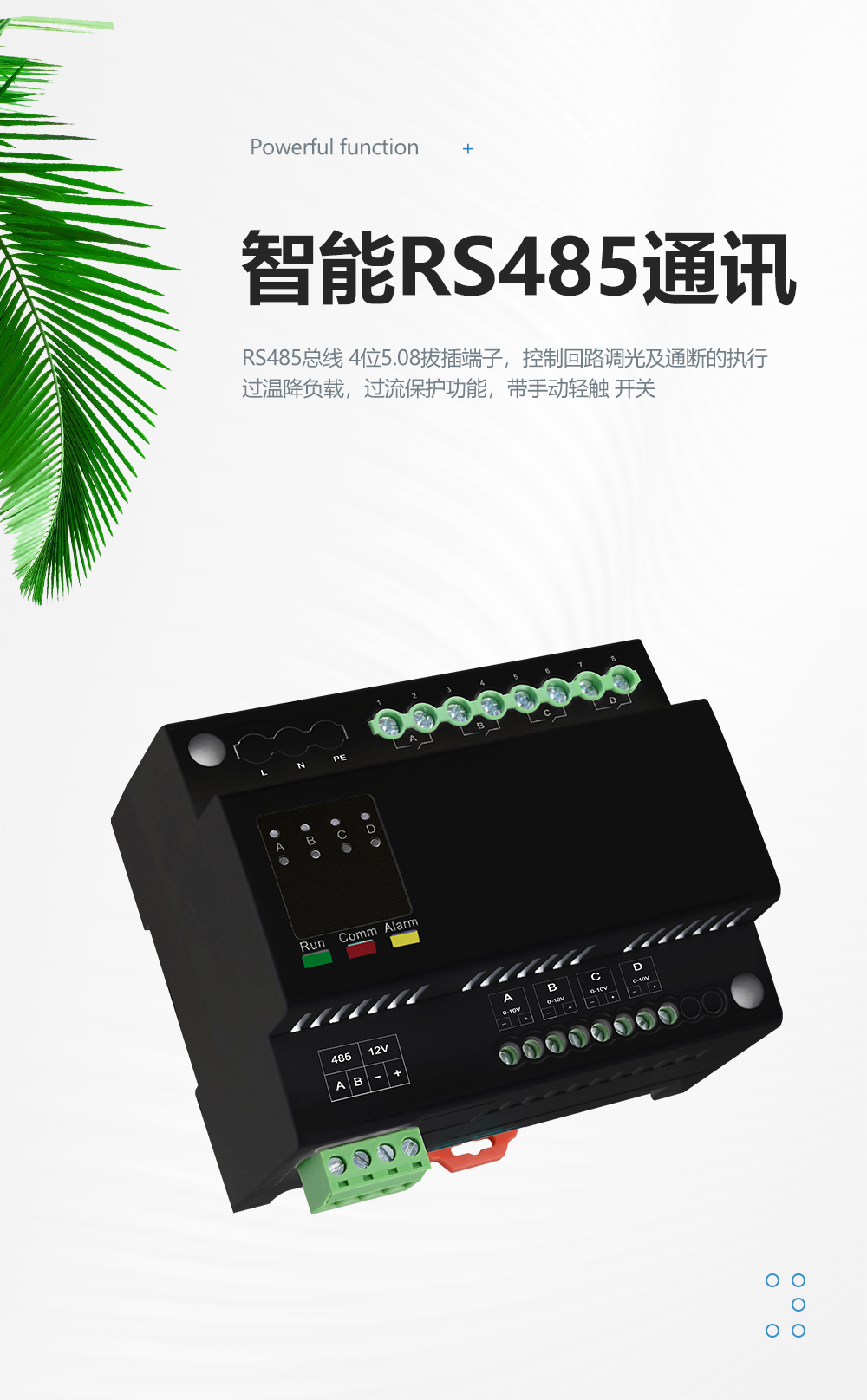

通讯接口 RS485总线4bit 5.08插接终端
尺寸 108×88×66mm
按照方法 35mm标准导轨安装(10个模块)
负载类型 LED灯，白炽灯，卤素灯，领先的相位控制器电子变压器
重量 420g
> pic pic pic pic

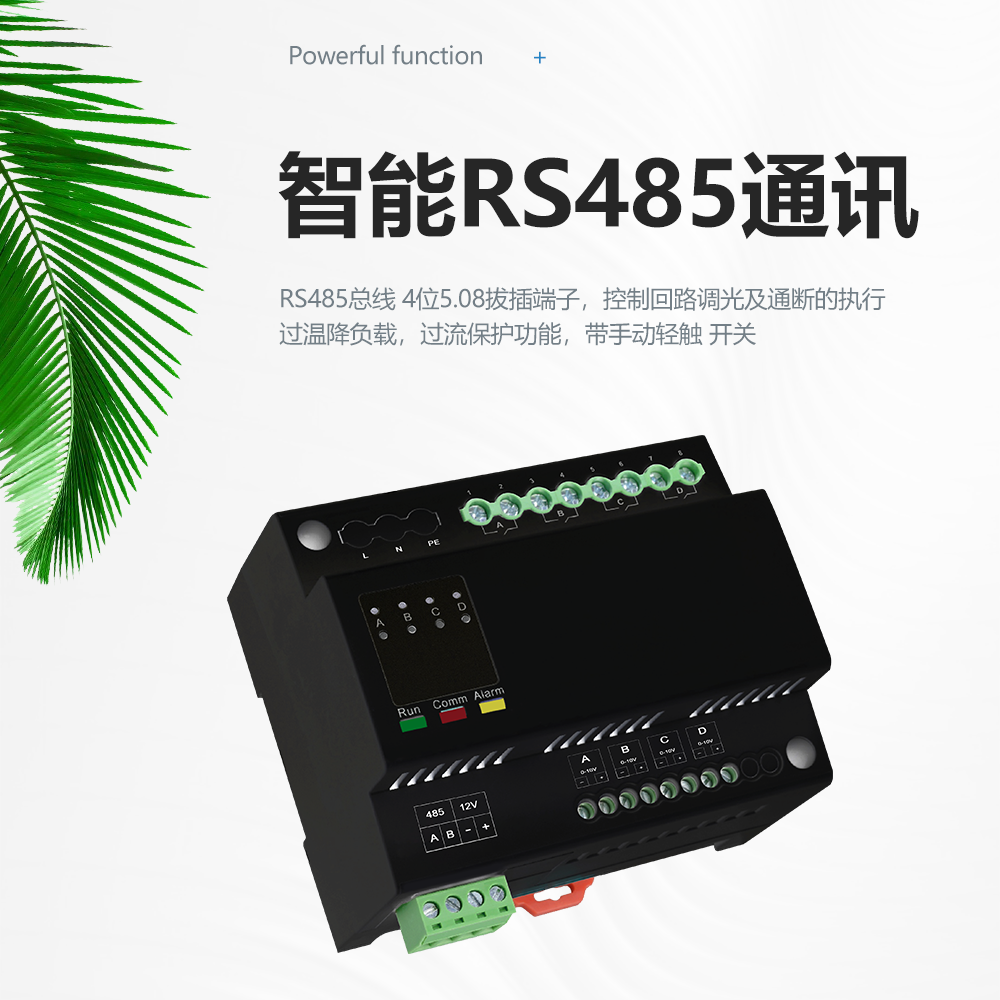

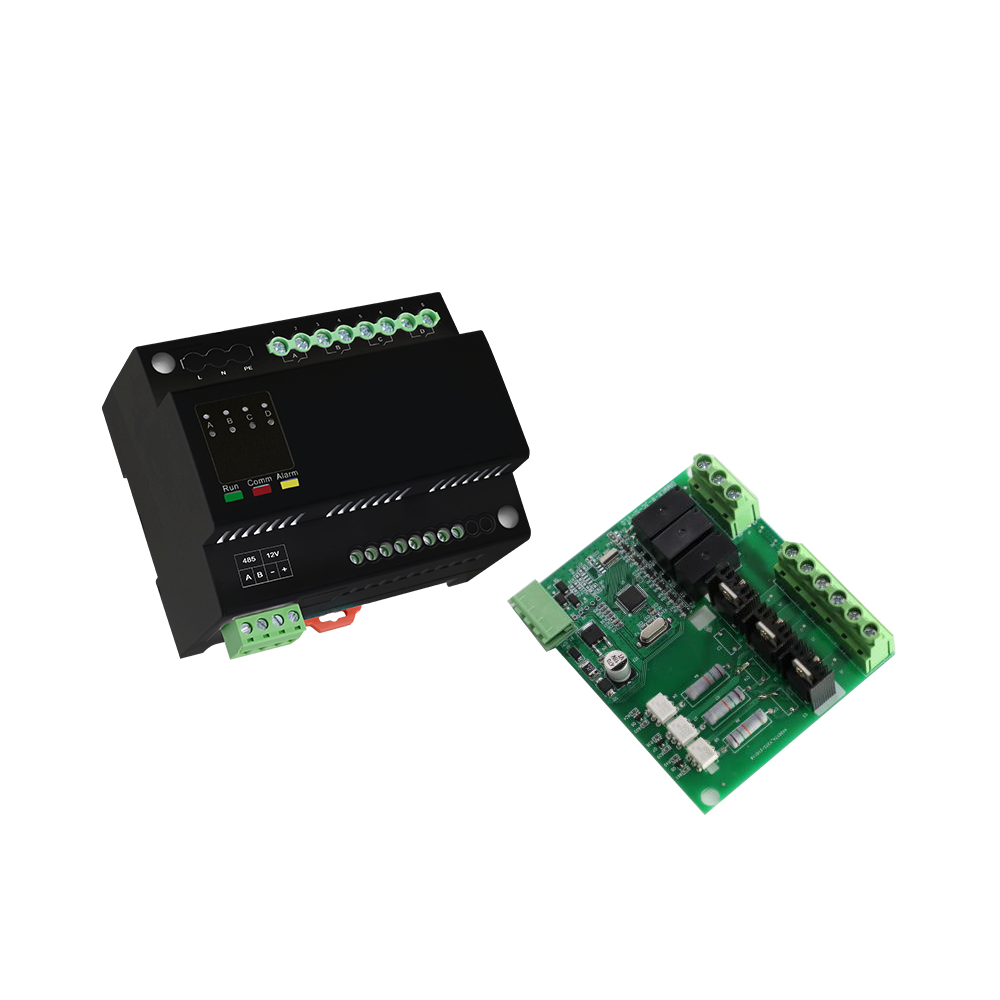

欧米3路5A可控硅调光模块


Ⅰ. 产品描述

3路5A可控硅调光模块通过改变0-220VAC的电压来控制电源的输出电流来实现调光。调光开关可以“渐入渐出”。内置继电器具有软启动和真正关机技术等功能。已广泛应用于modbus灯光控制系统，实现楼宇自动化、智能家居控制、智能酒店等。


可控硅模块性能


Ⅱ. 产品特点


  • 过温降负载

  • 过电流保护功能

  • 带有手动触摸开关

  • 35mm标准轨道安装(10模数)



可控硅模块功能

Ⅲ. 产品应用

  • 调光方式: 单色灯、双色灯、三色灯、RGBW灯等

  • 应用场景: 街道照明、建筑照明、工程照明、景区照明、局部照明、家庭照明

可控硅模块应用程序可控硅模块应用场景

Ⅳ. 适用的灯具

筒灯，聚光灯，工业灯，球灯，led灯条，网格灯，面板灯

可控硅模块适用灯具

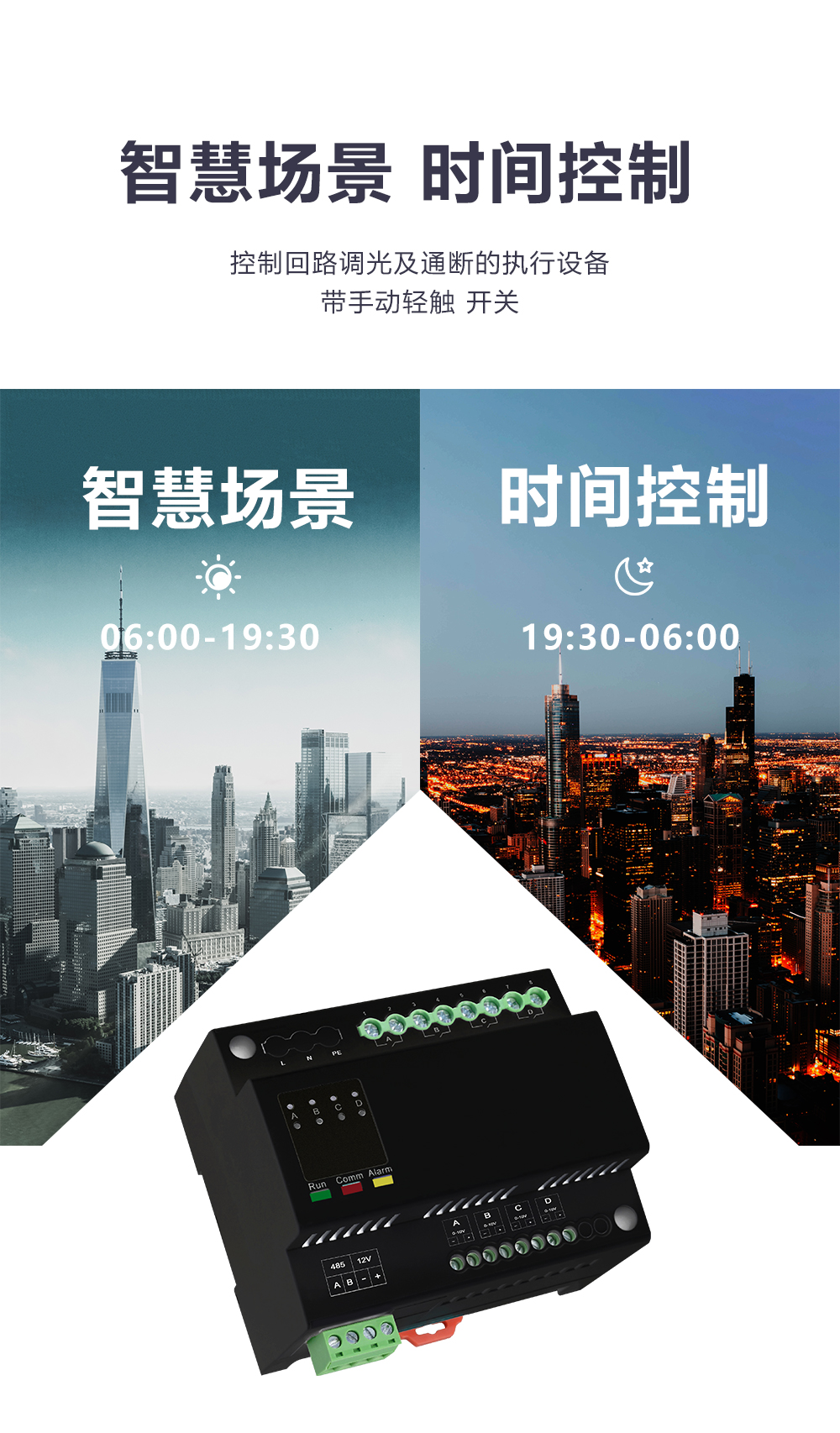

V.场景和时间控制的RCU调光模块

可控硅模块时间自定义可控硅模块远程控制

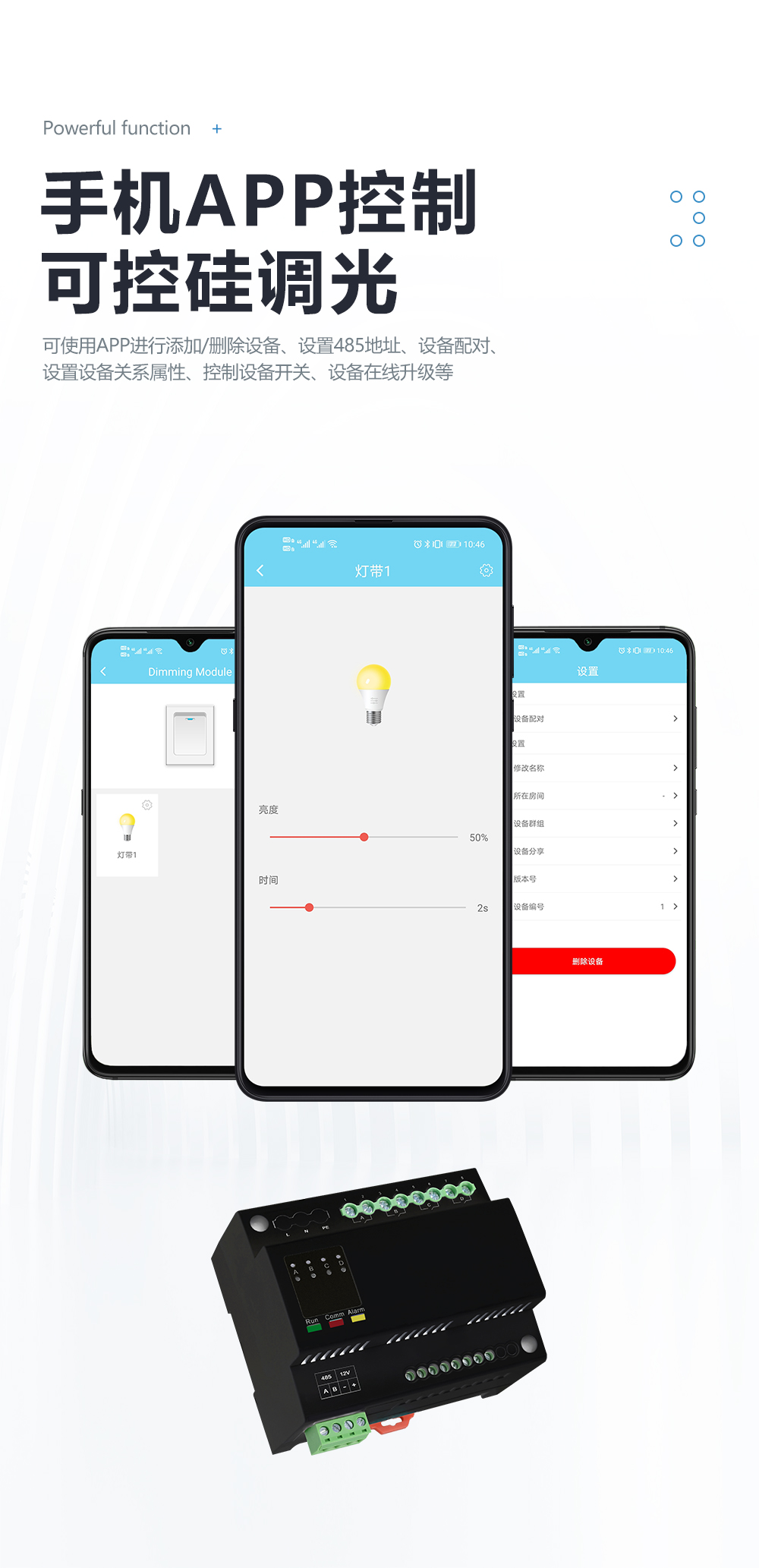

VI. 灯光控制的APP和后台系统

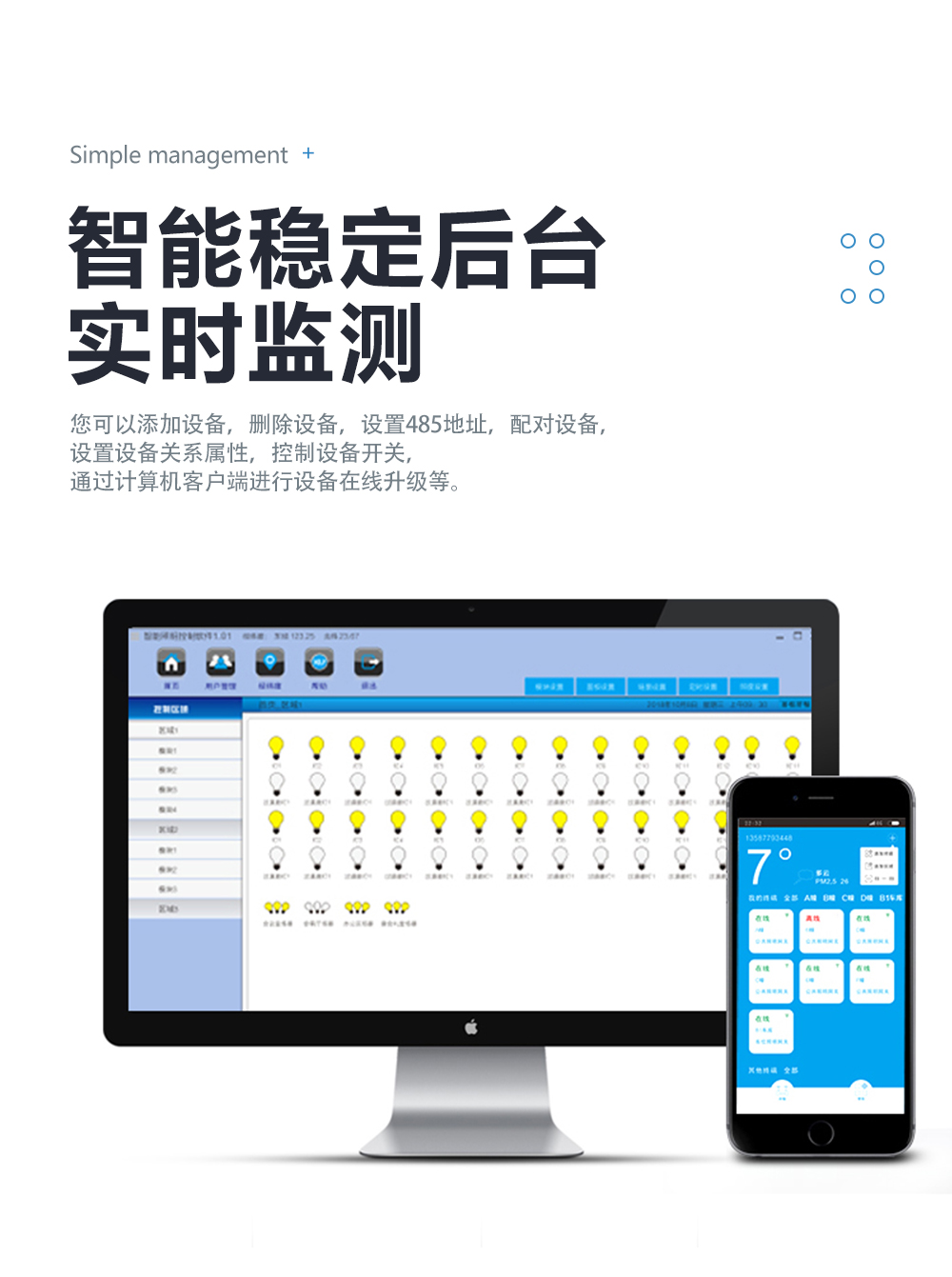

可控硅模块实时后台

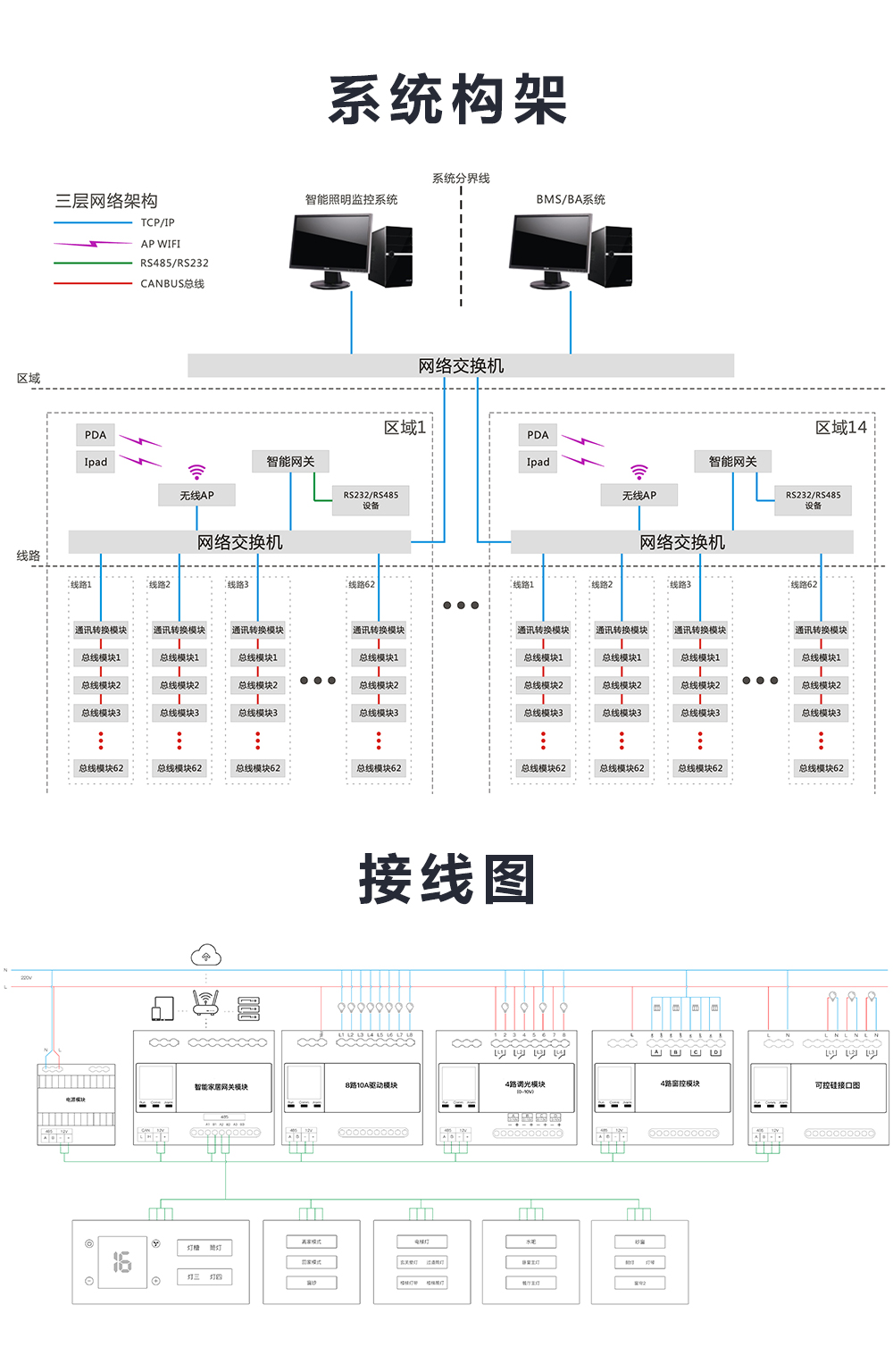

Ⅶ. 调光模块控制线路示意图

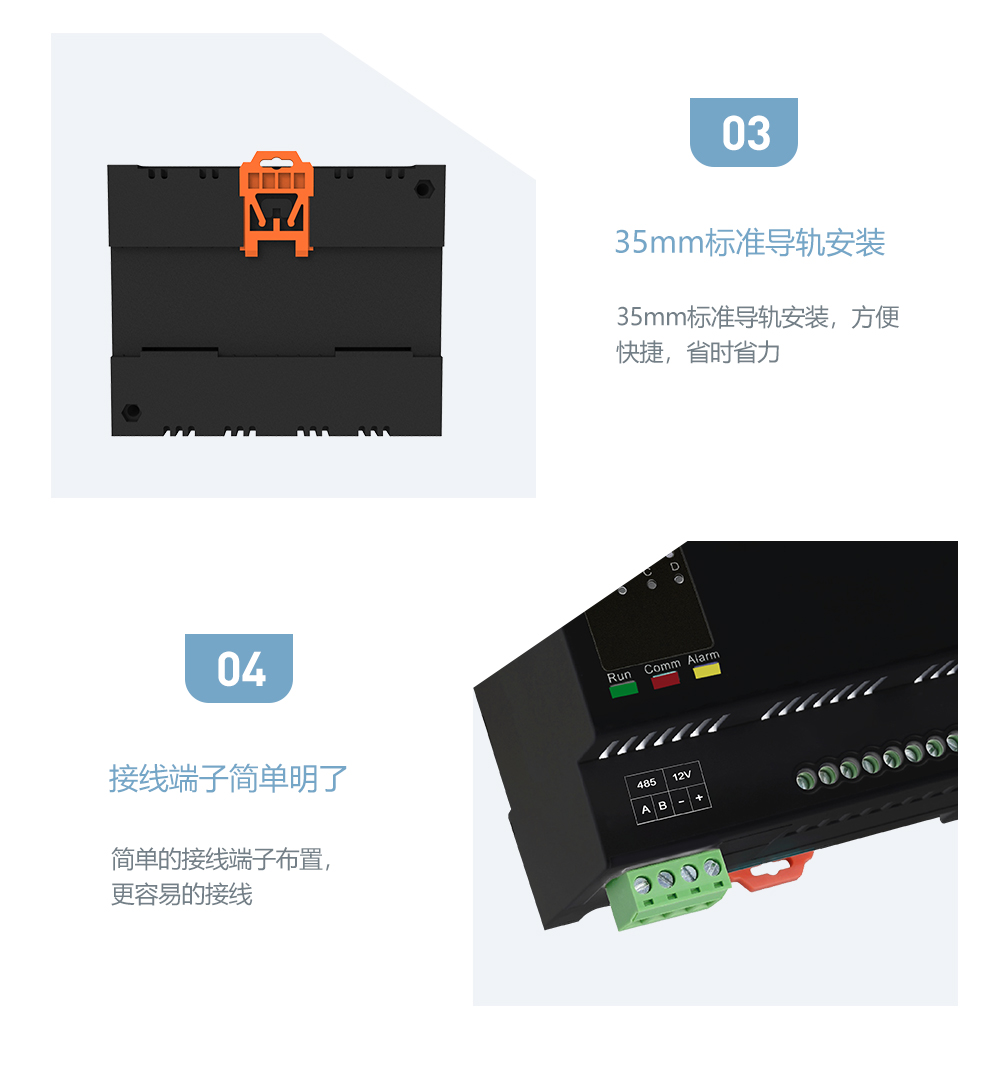

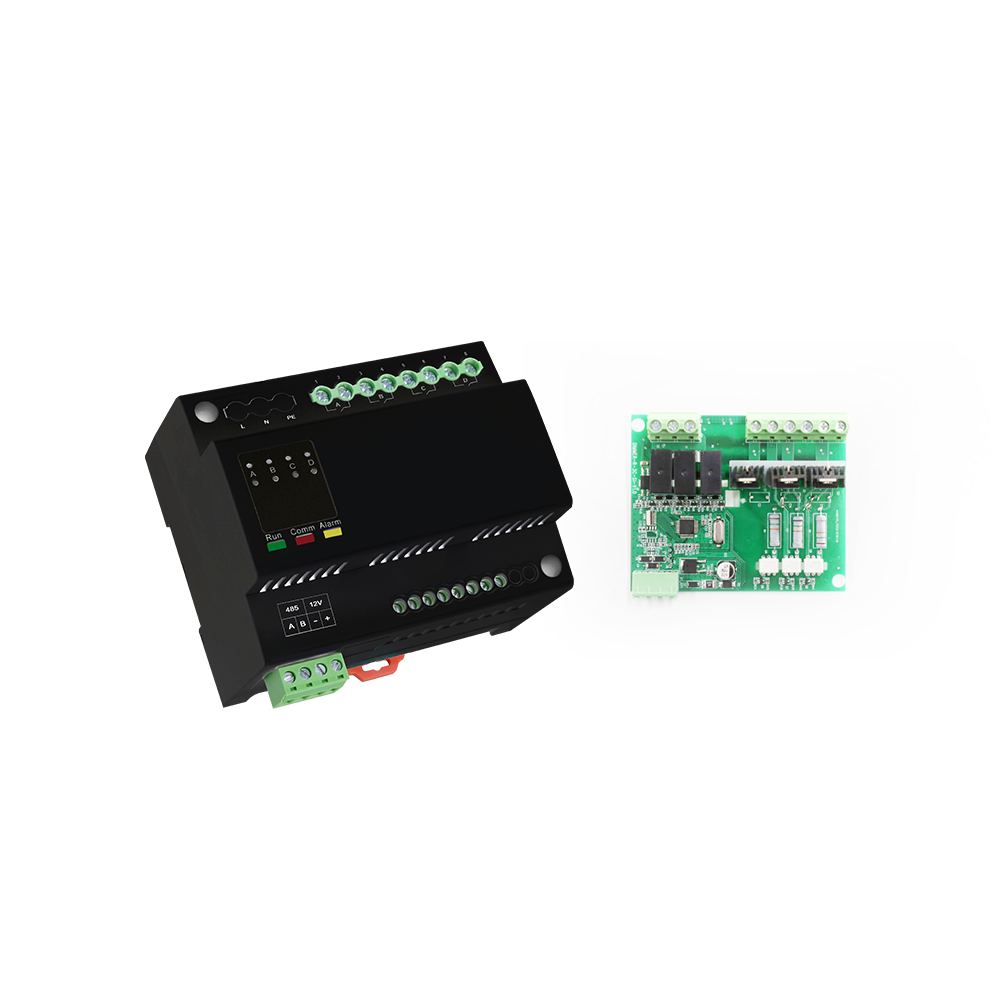

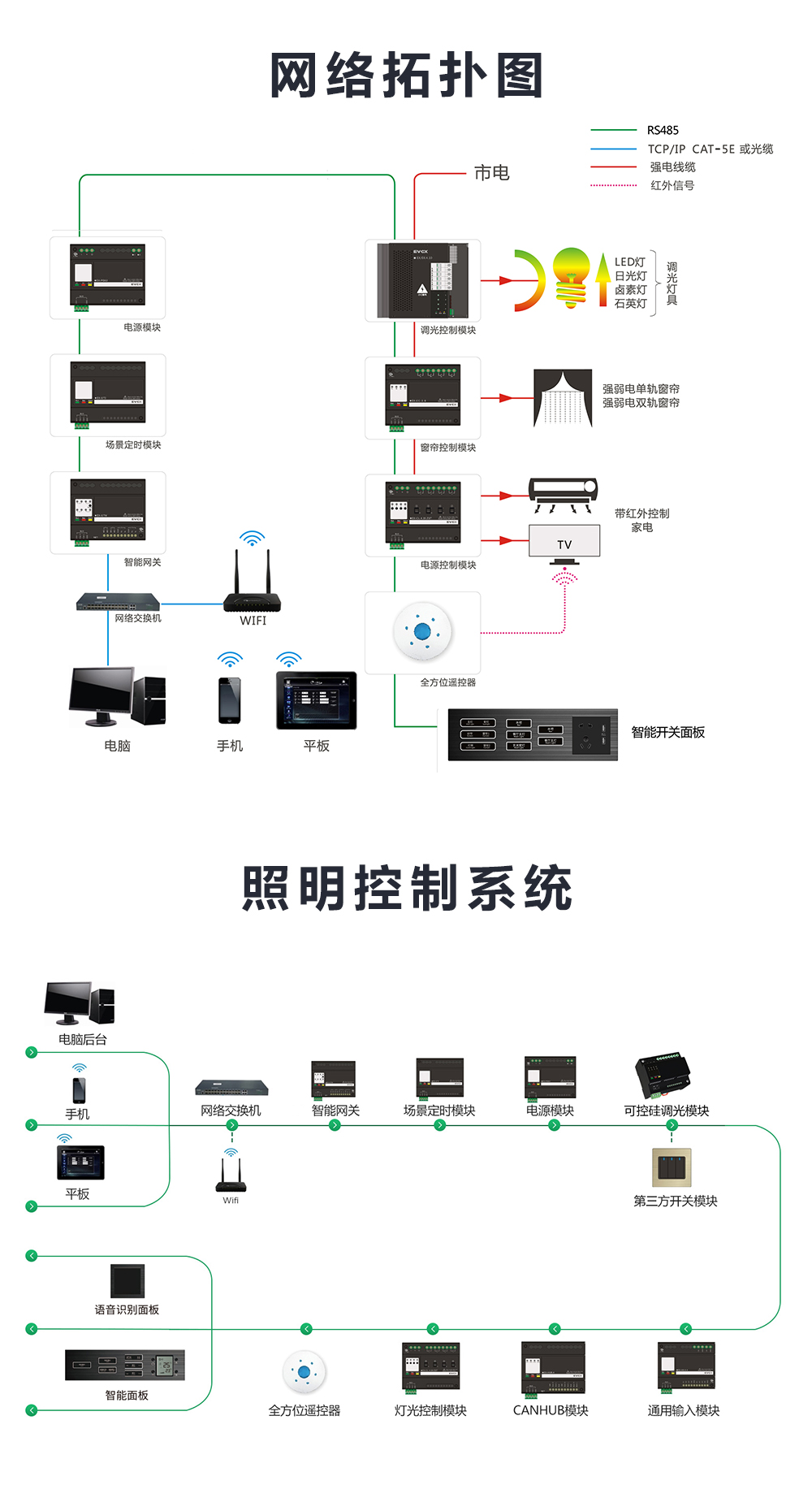

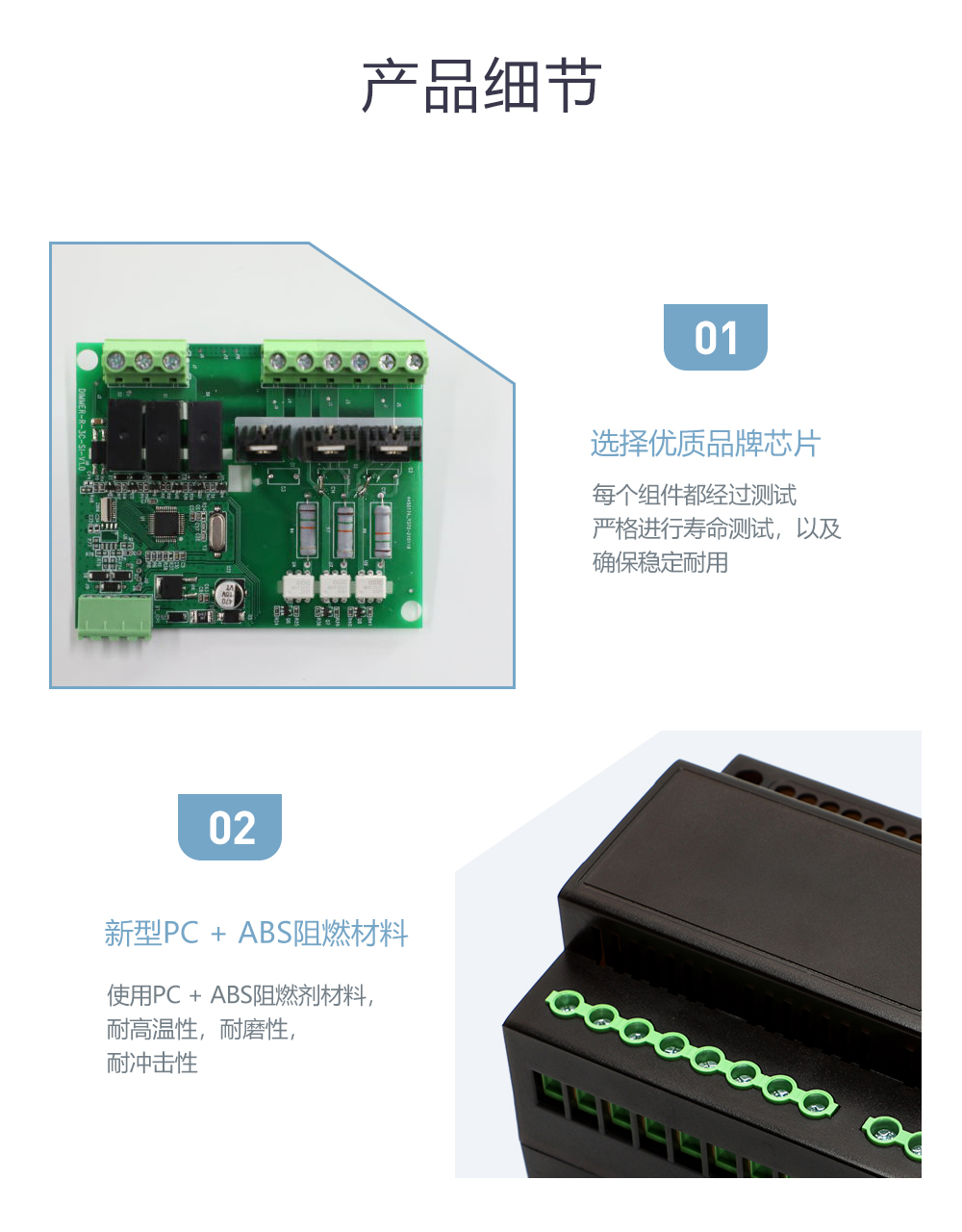

可控硅模块产品细节可控硅模块安装说明可控硅模块拓扑图可控硅模块系统构架可控硅模块主要参数

工作电压 DC12V±10%；35mA
模拟输出 0~220VAC前缘相位切断调光
负载接口 4×2bit 7.62终端
通讯接口 RS485总线4bit 5.08插接终端
尺寸 108×88×66mm
按照方法 35mm标准导轨安装(10个模块)
负载类型 LED灯，白炽灯，卤素灯，领先的相位控制器电子变压器
重量 420g
